生产一流的产品是长虹永恒的主题；一切为用户着想、让用户满意，是长虹机械最忠诚的承诺！

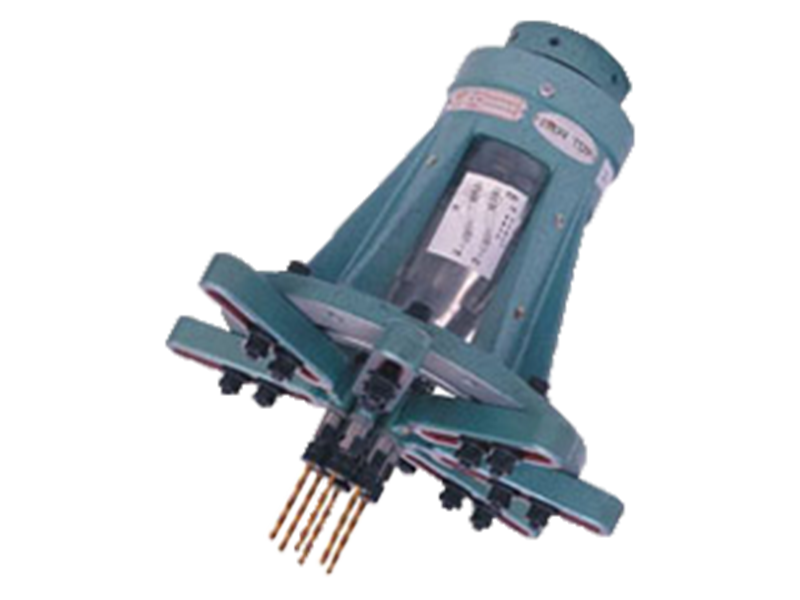

本體結構利用齒輪箱配合萬向節頭所組成，容易調整加工孔距不受齒輪所限制，節省調整的時間，也少有死角的限制，適合加工接近圓周分布孔的工作，是可調式中最容易操作使用的規格。為保萬向節頭之命，移動範圍不得超過15度，等于垂直之前後左右30mm以内。(盡量配合工作之孔距坐標，設計齒輪箱結構即定鏜孔位)
※萬向節注意事項:
1、調整時不能超過規定的角度15度
2、如超過此極限心軸易磨損或斷裂
3、工作時應經常加潤滑油脂
| 型號 | SU80 | SU110 | SU165 | SU200 | SU250 | SU300 |
筒夾規格/ 最大鑽孔能力 | D4 | ER8/5 C5/5 ER11/7 C6/6 ER16/10 C9/9 ER20/13 C12/12 | ER8/5 C5/5 ER11/7 C6/6 ER16/10 C9/9 ER20/13 C12/12 | ER8/5 C5/5 ER11/7 C6/6 ER16/10 C9/9 ER20/13 C12/12 | ER8/5 C5/5 ER11/7 C6/6 ER16/10 C9/9 ER20/13 C12/12 | ER8/5 C5/5 ER11/7 C6/6 ER16/10 C9/9 ER20/13 C12/12 |
轉速比 | 1:1 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 |
最小距離(二軸間) | 10 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 |
最大軸心範圍 | 80 | 110 | 165 | 200 | 250 | 300 |
軸數 | 2-4 | 2-6 | 2-10 | 4-12 | 4-12 | 4-14 |
